  3D立體掃描儀



中國專為雕刻行業量身打造的新一代3D掃描設備
採用光柵掃描,非接觸3D掃描,全自動拼接,效率
、 解析度

專配3D Printer列印機、CNC雕刻機(模具雕刻機、雕銑機、木工雕刻機...)使用

適用於複雜自由曲面逆向建模RD,比如快速成型3D數位化、設計、立體掃描

中式、歐式古典仿古家具、傢俱配件、木工家具製造業、大量生產板材加工、

複製木雕工藝品、木工鞋模、鞋楦、精密模具、義齒行業、宗教佛像工藝品、

玉器、石材、飾品、皮紋、紙紋、花輥、汽車內飾、陶瓷、瓷磚、衛浴、人造石

逆向工程及3D檢測(CAV),是產品開發、品質檢測的必備工具

參  數  表

掃描範圍

無限大

平均採樣點距

0.16mm

掃描物體尺寸

50mm~1500mm

掃描方式

白光,非接觸式(拍照式)

圖像解析度

131萬dpi

尺寸測量精度

0.015mm

支援作業系統

Windows 2000 / XP / 7

輸出格式

ASC.AC,STL 可支援所有3D軟體

電腦連接方式

USB & VGA cable

單面掃描時間

<5S

拼接方式

標誌點 全自動 / 手動 選點拼接可互換



  系  統  特  點

獨立控制系統

   無須電腦PCI插槽,notebook筆電也可使用。 不受計算機病毒干擾,因此穩定!!

   無須裝在CNC機床綁死,出外景機動性十足,方便靈活。



快速進行標定
      採固化式結構設計,無需對硬體進行調整保養,快速完成標定,使用簡便,提高效率。掃瞄過程同步顯示,自動對齊、合成。



直接輸出STL格式資料,與雕刻軟體、數控設備無縫銜接,提高加工效率
      配套軟體針對雕刻行業特別開發,可直接輸出STL格式資料,高品質模型可直接導入雕刻程式設計軟體,直接編寫刀具路徑,極大的提高數控加工效率,提升雕刻產品的產業化能力。通過掃瞄獲取樣品的外形輪廓資料,軟體轉換成STL檔案,生成快捷、直接、清晰 的大型實樣的3D模型資料。
可在POWERMILL、ARTCAM、 TYPE3、CAD/CAM等軟體進行編程,生成加工刀具路徑,導入雕刻機器自動雕刻加工。



封閉式防塵設計
      工作場所瀰漫的粉塵,一直是影響3D掃描儀長時間穩定工作的主要因素。

掃描儀整體結構採用封閉式的防塵設計,延長使用壽命,減少維護成本、時間,保證設備穩定。





  應  用  分  析





老師父拿著雕刻刀,一年產量就寥寥幾件。產量跟不上通路、要求功夫高、人工成本高、不能大量生產、無法普及、效率低。



改進製作步驟
      雕刻師雕刻出標準樣品 -> 使用3D掃描儀對樣品進行掃描 -> 生成木雕樣品的3D資料 -> 經雕刻軟體輸入雕刻機直接輸出。
如要有純手工感覺,再由師父輕鬆品管一下即可。


解決方案優勢
      提高效率 : 原來需要1天甚至半個月的製圖時間(紋路的複雜程度決定),僅需幾十分鐘時間即可完成。
精度要求 : 每個尺寸資訊精密度在0.015mm以內。
提升產業化 : 木雕大師的作品能進行高保真度的3D數位化,作為大量生產的基礎,提升木雕藝術品普及化能力。

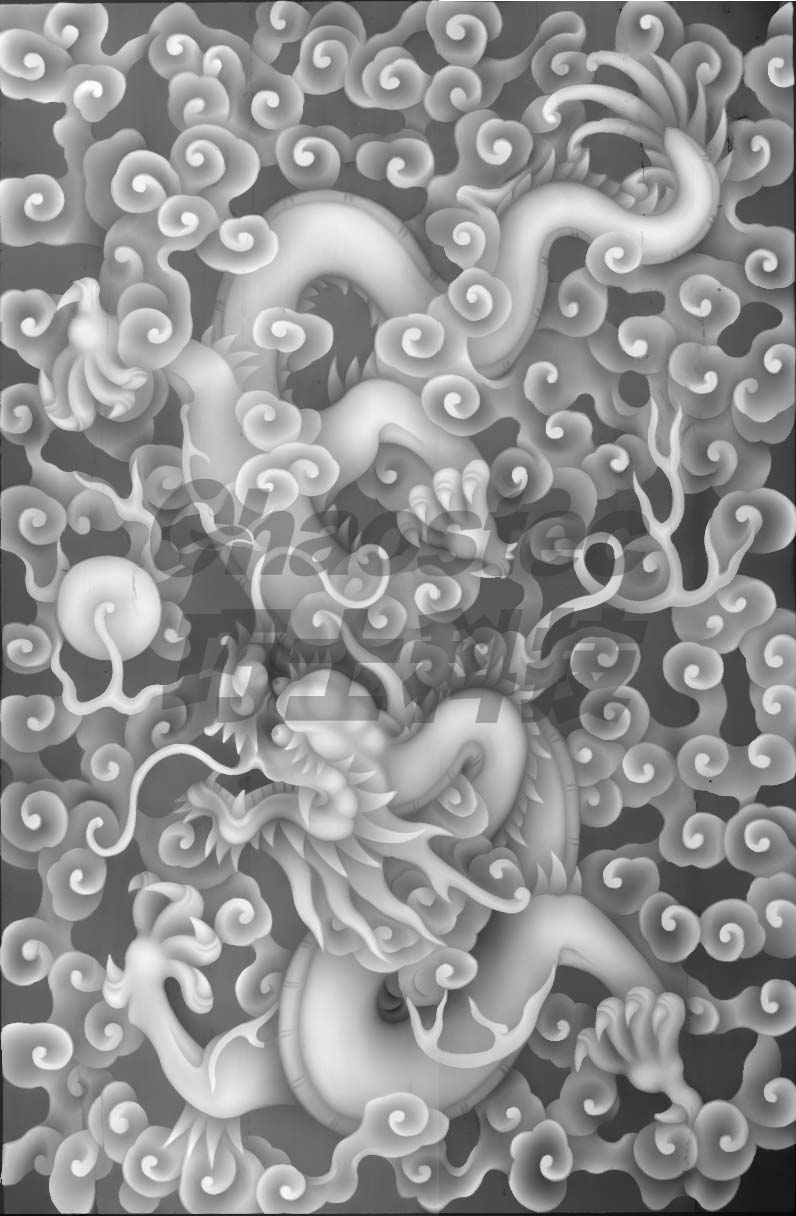

  掃  瞄  實  例   浮雕掃描圖檔下載





















浮雕掃描圖檔下載
