巧士科技USB隨身碟雷射 控制系統說明

特       點
　

1、新一代雷射雕刻/切割控制系統，該控制系統具有更好的硬體穩定性，具有更好的抗高壓、抗靜電干擾的特性。

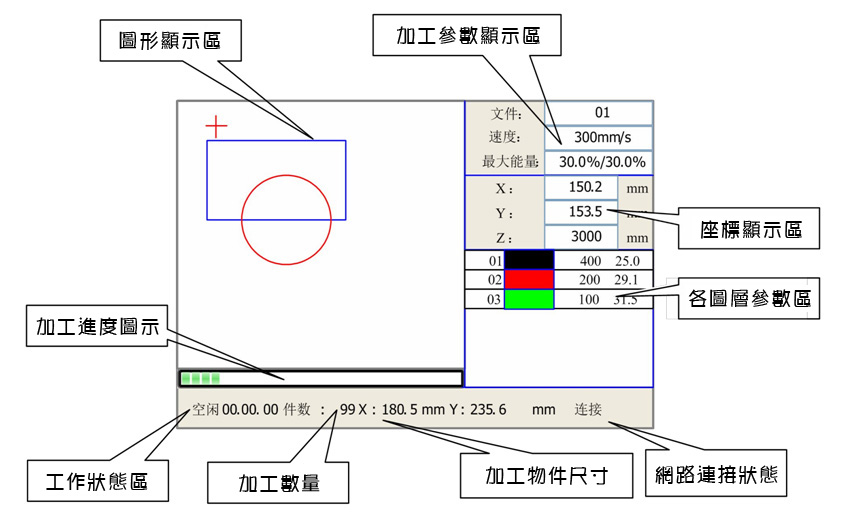

2、真彩TFT屏，能在面板上顯示真彩的加工圖形，同時能在面板上準確獲知雷射頭加工的座標位置。
3、能在面板上預覽記憶體中保存的檔案圖形，換屏速度驚人。
4、動態顯示軌跡加工進程和座標點；

5、雕刻與切割動作，可以不同顏色代表不同的圖層，並以不同的雷射功率、加工速度，一次完成。
6、能在操作面板上直接修改每個圖層的加工參數（如：速度、功率等），同時能把修改後的圖層參數自動保存下來，以備後續使用。
7、支援斷電續雕、工時預覽（精確到0.1秒級，工時預覽值和實際工作所耗時間完全一致。）。
8、支援送料、升降、旋轉雕刻、左右推板等功能。
9、USB2.0傳輸，速率12M，最長距離5米（傳輸速度是RDLC320－A產品的3倍以上。）
10、基於LINUX平台開發的人機作業系統，具有更友好的操作介面及更強大的功能。
11、使用更完善、更優化的運動控制演算法，其加工速度和效率是其他系統無法匹及的。

12、以USB線連接電腦，也可以不連電腦，以隨身碟傳輸檔案的脫機工作，適合大量生產。

數位雷射控制信號規格
　

差分輸出，TTL電平，20mA驅動能力
PWM頻率2.5K~100K可調
PWM占空比2%~98%可調
類比雷射控制信號0~5V自動跟隨調節
電機控制信號差分輸出，TTL電平，20mA驅動能力
電機控制脈衝頻率500KHZ
直線/圓弧/B樣條插補精度+/-0.5脈衝
4路通用光電隔離OC門輸出，600mA驅動能力
4路通用光電隔離輸入，TTL電平
