雷射切割/雕刻加工技術是目前快速發展、廣泛使用的新潮加工技術,適用性廣
 控制容易、成本低,高能量雷射經聚焦後,瞬間汽化工件材料,形成切割或雕刻效果
 對被加工工件材料表面影響小,不會造成加工材 料的變形和刮痕,加工縫隙小
 對材料切口整潔,無接觸加工 → 無加工接觸力 → 工件無需特別裝夾,無刀具損耗
 無摸具,軟體設計方便、機械運動系統輕巧靈活 → 磨損小、精度高、低噪音細加工
 特別適合多樣少量的個性化加工、速度快適用於各行業非金屬材質加工雕刻、包裝箱、印章、紙袋印刷、膠版、掛網版、廣告裝潢水晶字、工藝禮品、建築模型、銘牌、木刻製作 、製鞋製衣打樣、布料皮革切割雕花、玻璃雕花...是助您生產線升級的絕佳設備 !!

雕刻機型號

CO2-2500

外觀尺寸

2100 x 3230 x 1500 mm

雕刻範圍

1300  x  2500 mm

雷射功率

100W/120W/150W/300W/500W
雷 射 管 常溫循環水冷  CO2玻璃管 波長(Wavelength):10.64μm
雷射鏡片 反射鏡3片.聚焦鏡1片
紅光定位
工作台面 蜂巢台面 / 鋁刀台面
分 辨 率  ± 0.025 mm
定位精度 ≦ 0.1 mm
重複精度 ≦ 0.1 mm

最高速度

1500 mm/sec

最小文字  中文 雕刻-1.5mm 切割-3mm        英文 雕刻-0.8mm 切割-2mm

指令格式

HPGL

支援格式 支持DXF、AI、BMP、PLT、DST、VCT等格式
傳輸方式 USB連線 \ USB離線 多軸控制系統(含軟體)

電     壓

AC 220V / 60HZ            220V的優點

含腳架淨重

800 Kg

附       件

原版雷射驅動軟體.全套教育訓練.蜂巢台面(鋁刀台面)吹風機.(旋轉分度頭).常溫冷卻水箱.進出水橡膠管道.抽風波紋管道.雷射試片.電源線.USB傳輸線.反射鏡.聚焦鏡.對焦量具.

技術資料 可離線控制系統介紹  |  操作問題克服  |  雷射管技術

☆☆☆☆☆  以上數據變動 . 以實機為基準 ☆☆☆☆☆

  使用雷射雕刻、切割  如同使用列印機在紙張上列印一樣簡單 !

各種美工編輯軟體如文泰、Illustrator、CorelDraw…等設計的圖形、圖檔文字都可輕鬆的以雕刻機“列印”出來

不同處是列印機將墨粉塗到紙張上,而雷射雕刻是將雷射打進木製品、壓克力、塑膠、金屬、石材…等固體材料

  雷射雕刻加工方式

點陣圖雕刻:點陣雕刻類似高解析的點陣圖列印。掃描的圖形,文字經由軟體控制雷射光左右擺動,每次雕刻一排一系列的點,依序由前至後組成整版的圖案或文字。

向量雕刻:在封閉向量輪廓線內,進行整面铣底,雷射光左右擺動,每次雕刻跑一線,依序由前至後移動構成整版的圖案或文字。

向量切割:雷射在圖文的向量輪廓線上持續出光,進行劃線或穿透切割。可在軟體上設定偏移數據補正尺寸誤差。

  雕刻機的性能主要由雕刻速度、切割速度、雕刻強度和光斑大小決定

雕刻速度:是雷射光移動的速度,通常用mm/秒表示,高速度帶來高生産效率。

切割速度:對應於控制切割的深度,對於特定的雷射強度,速度越慢,切割或雕刻的深度就越大。不同的材料以雕刻機控制系統調節速度搭配。

雕刻強度:指雷射侵入材料的強度。經由雕刻機控制系統調節。強度越大,相對速度也越快,侵入材料也越深。

光斑大小:雷射光斑大小可利用不同焦距的聚焦鏡進行調節。短焦距的透鏡適用於高解析度的雕刻、長焦距的透鏡適用於切割。


精細模型製作    飛機模型   壓克力工藝    壓克力雷射切割

木質工藝雕刻  原木雷射雕刻    道教符令牌  道教用神尺  道教用神尺  七美雙心原木便當盒雷雕染金色



竹製工藝雕刻竹簡    雙色板雕刻    布雕牛仔布料雕刻

刀模#########

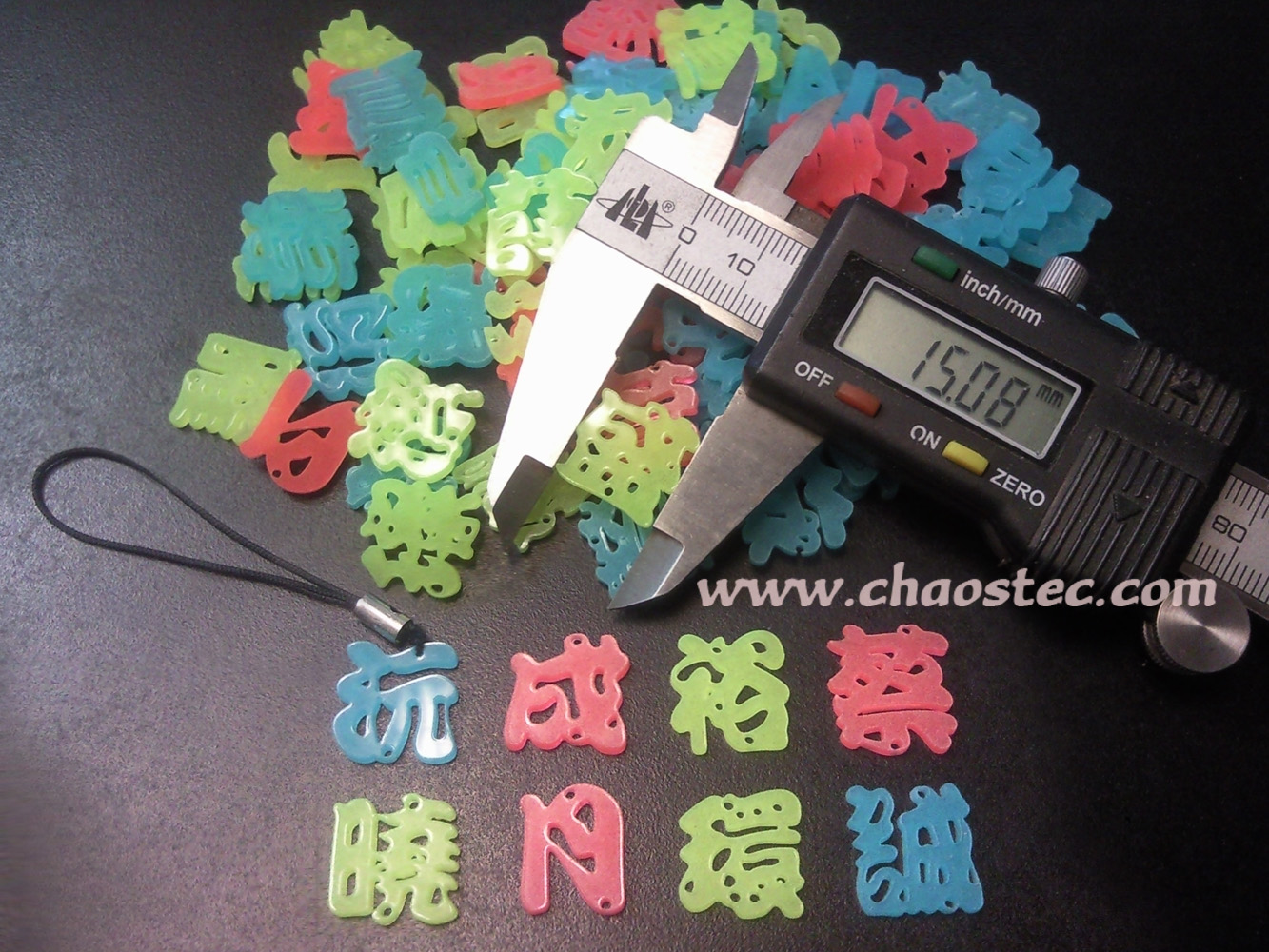

紙箱打板    紙雕卡片藝術     手機吊飾

皮革雕花雷雕流行風    電子面板 雙色板 噴字模

玻璃雕刻    瓷磚雕刻   皮雕
